MNS低压配电柜

产品概述



选购MNS低压配电柜就选专业配电柜生产厂家,采用加厚不锈钢材,经久耐用,耐高温,安装维护方便。厂家直销,价格实惠,销售服务全面,技术先进。作为专业的MNS低压配电柜生产厂家,还经营销售的产品有:成套ggd配电柜、GGD交流低压配电柜、MNS低压抽屉式配电柜、GGD固定式配电柜、配电箱电缆分支箱、ggd高低压配电柜、成套动力配电柜、xl动力配电柜等。业务遍及全国,欢迎来电咨询!

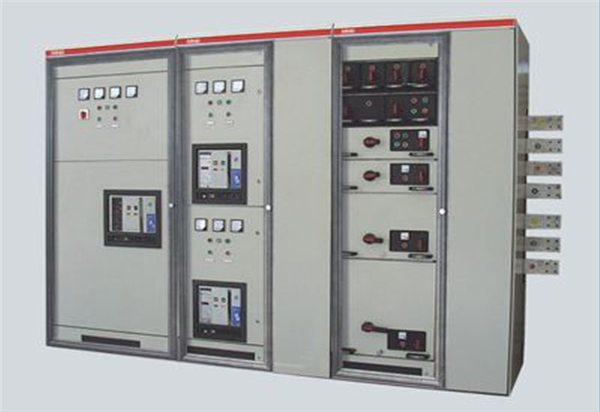

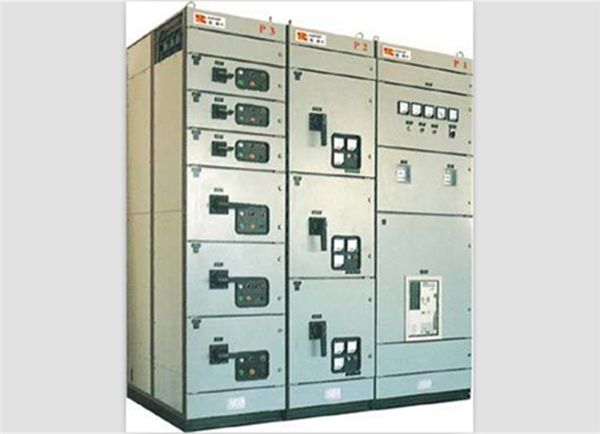

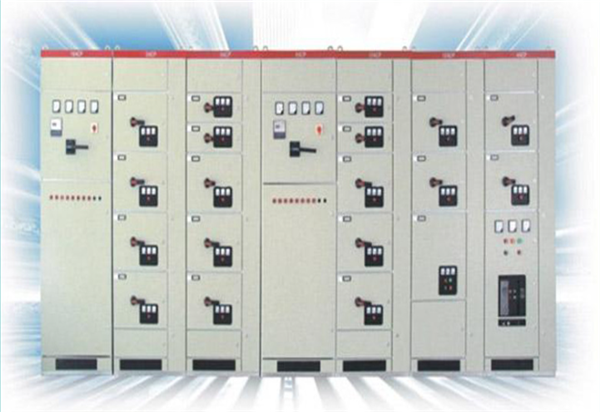

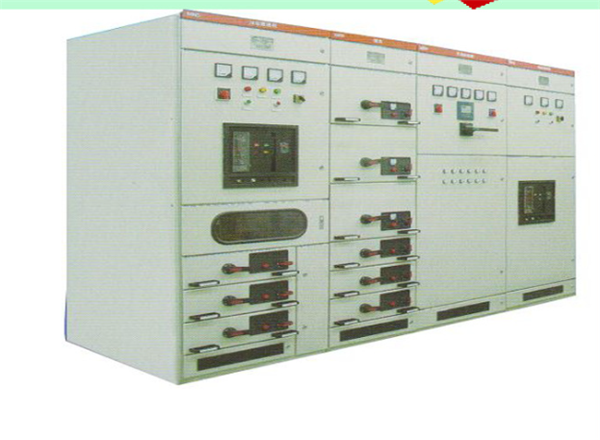

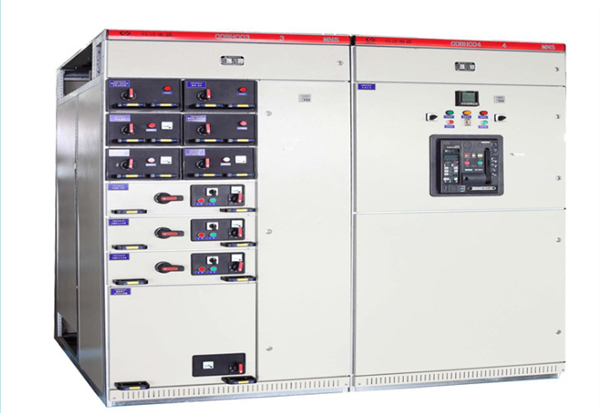

MNS低压配电柜图片



MNS低压配电柜详细介绍



MNS低压配电柜的性能
1. MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出。
2. 设计紧凑:以较小的空间容纳较多的功能单元。
3. 结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要

4. 母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠
5. 各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,安全可靠。


MNS低压配电柜的结构
MNS低压配电柜框架为组合式结构,基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理,通过8.8级六角螺栓坚固连接成基本柜架,加上门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化。


MNS低压配电柜的用途
MNS低压配电柜可配置二组主母线,安装在开关柜的后部母线室,二组母线可分别安装在柜后上部或下部。根据进线需要,上下二组母线可分别采用不同或相同截面的材料。二者既可单独供电,也可并联供电,也可用作后备电源。  配电母线(垂直母线)组装在阻燃型塑料板中,既可防止电弧引起的放电,又能防止人体接触,通过特殊的联接件与主母线联接。柜内设独立的PE接地系统和N中性导体,二者贯穿整个装置,安装在柜底部及右侧。各回路接地或接零都可就近联接。框架结构全部采用自攻螺钉联接,具有较高的接地可靠性。  2.1.3 开关柜内的设备布置安全可靠、合理,符合性能要求,柜内留有足够的空间便于电缆头制作、连接及维护检修。
