高低压电缆配电柜

产品概述：

选购高低压电缆配电柜就选专业配电柜生产厂家，采用加厚不锈钢材，经久耐用，耐高温，安装维护方便。厂家直销，价格实惠，销售服务全面，技术先进。作为专业的高低压电缆配电柜生产厂家，还经营销售的产品有：MNS低压抽屉式配电柜、电缆防爆配电柜、成套动力配电柜、成套ggd配电柜、低压动力配电柜、pgl柜低压配电柜、电缆接线配电柜、GCK低压抽屉式配电柜等。业务遍及全国，欢迎来电咨询！

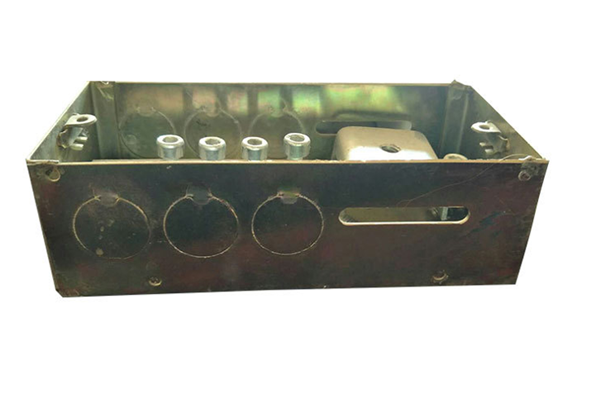

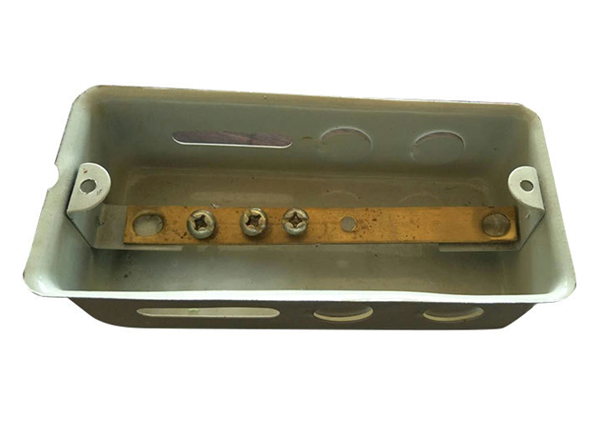

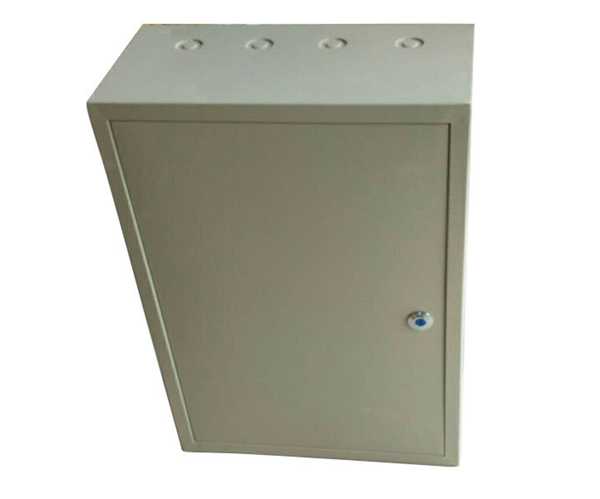

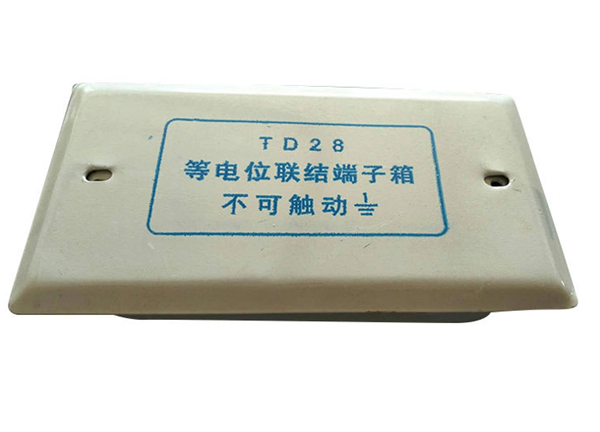

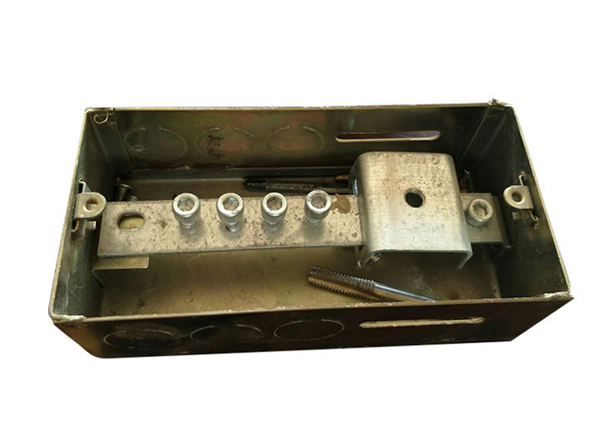

高低压电缆配电柜图片：

高低压电缆配电柜详细介绍：

高低压电缆配电柜的电缆允许最小截面
高低压电缆配电柜是按《电力工程电缆设计规范》附录D计算满足热稳定条件的缆芯最小截面，与用以前常用公式计算的截面相似。
确定低压电缆的最小截面时应考虑到单相接地故障保护要求（单相接地故障电流的数值主要由线路的长度和截面确定）。对低压电动机线路是按采用熔断器做短路保护器件协调电缆载流量，此法较为简单，在以前的规范中也采用过。有关低压电缆的热稳定校验参见《低压配电设计规范》GB50054-95。
需指出的是按《通用用电设备配电设计规范》GB50055-93只需对必须确保可靠的电动机线路进行热稳定校验。

高低压电缆配电柜的电缆计算条件
A. 环境温度：40℃。
B. 敷设方式：
- 穿金属管敷设；
- 金属桥架敷设；
- 地沟敷设；
- 穿塑料管敷设。
C. 使用导线：铜导体电力电缆
- 6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。
- 380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。

高低压电缆配电柜的选择
高低压电缆配电柜导线的载流量
1）载流量的校正
A. 温度校正
K1=√（θn－θa）/（θn－θc）
式中：θn：导线线芯允许最高工作温度，℃；
    XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。
θa：敷设处的环境温度，℃；
θc：已知载流量数据的对应温度，℃。
